井下坑道鉆機探、放水施工安全技術措施

       一、探、放水施工說明
      根據鉆孔柱狀圖揭露巖性推測，巖層主要以煤、炭質泥巖、煌斑巖、砂巖及為主，巖層局部有淋水現象。
      為確保井下施工安全，防止水害施工的發生。堅持“預測預報、有掘必探、先探后掘、先治后采”的方針，落實“放、堵、疏、排、截”綜合防治。特制定本措施。
      二、探、放水方案
巷道內隨掘進工作面建立疏排水系統。巷道掘進面探水采取邊施工邊探水的方式進行，一次探孔深度120米，鉆孔超前距20m，即探水后無特殊情況時，正常向前掘進100m，再進行布孔探水。接著按此工序反復進行探水施工，確定巖層內含水情況，制定安全合理的防治措施。
      三、探、放水工藝
      1、準備工作
      （1）探水前必須檢查排水系統，保證排水系統能夠滿足要求，正常運行，備足水泵配件。將排水溝進行清理，保證流水暢通。
井下工作面探水期間設置排水系統：
工作面?zhèn)鋬芍了呐_風泵設在巷道內，經風泵轉入南輔助運輸大巷水窩再由風泵經排水管路排至井底車場臨時水倉，在經臨時水倉大泵排至地面。
      （2）永久支護緊跟工作面，掘進工作面巷道20m支護完好。
      （3）將工作面迎臉活矸清理平整，按要求布置好眼位。
      2、探水工具

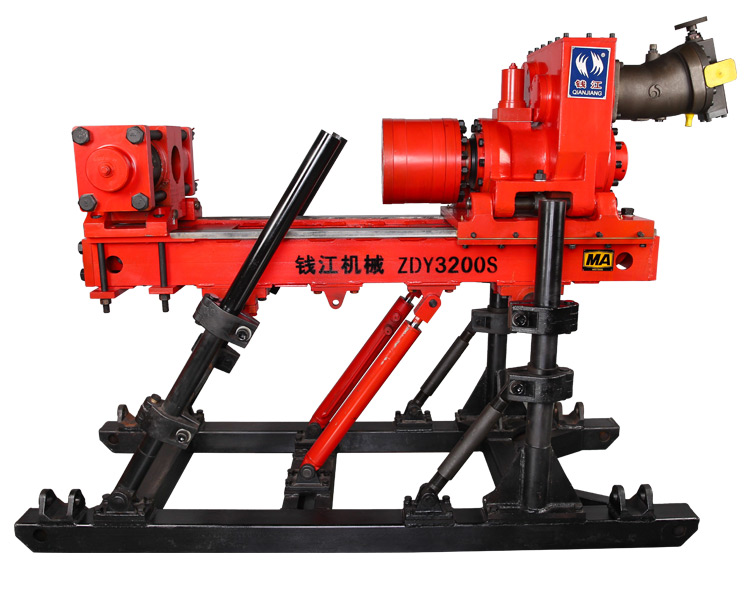

探水孔采用ZDY32000型煤礦坑道鉆機，￠65mm鉆頭，￠42mm鉆桿。鉆機最大轉矩為3200N.m，可鉆孔深度為300m；鉆桿￠50×1000mm長可接鉆桿；￠65mm合金鋼鉆頭。

3、探水孔布置
每次探水時探水深度不低于120m。在距巷道底板上500m沿巷道兩側（巷道兩墻向里500mm）布置2個探水孔，在巷道拱部距頂板500mm處布置1個探水孔。探水孔呈扇形布置，兩側探孔按巷道掘進方向分別向巷道兩幫外斜插3°拱部探水孔比巖層傾角大2°，便于排水。
      4、鉆機的固定
巷道內沒水時鉆機可直接安設在巷道內；有水時應先在巷道內鋪設方木，方木墊平穩后方可將鉆機安設在方木之上。鉆機放置于合適位置后，在鉆機底座正中的底板用錨桿固定，錨桿打入巖石不小于600mm，將鉆機通過拉緊螺栓固定牢固，防止鉆孔時搖擺不定造成卡鉆或鉆機傾倒傷人。
      5、孔口管（止水套管）的埋設
      （1）孔口管的作用是為鉆孔起導向作用，在孔口管上安裝高壓球閥，出水時能及時進行關閉球閥，注漿時用作聯接孔口裝置?？卓诠懿捎?寸鋼管，長度不小于5米，管的下端外表面鑲焊橫向肋筋，管頂使用法蘭盤聯接3寸高壓閥門，以防孔內突水時及時關閉封水。
      （2）孔口管的埋設應先在工作面迎臉按布孔位置根據探水孔角度鉆一段5米深的孔，然后將孔口管打入孔內固定好，固定好后的孔口管應露出工作面100-200mm，便于安裝閥門。
      （3）孔口管預埋質量：必須保證孔口管的預埋深度，預埋好后，將管周圍灌水泥漿充填，然后安設注漿管注雙液漿進行充填，養護時間不小于12小時。養護好后，在重新擴孔8-10m深，接好注漿管路，做壓水實驗，如有松動等現象，重新注漿加固，保證孔口管預埋質量。
      6、鉆孔施工
      （1）鉆桿
      a、根據孔口管、角度擺正對中、固定鉆機。經試運轉正常后，接鉆桿給水開始鉆進。
      b、鉆進過程中，要經常檢查鉆進是否平穩、牢固、鉆孔內返水、是否正常，嚴防卡釬堵鉆。如發現孔內異常，應立即停鉆，并退出一節后處理。
      c、接換鉆桿上提鉆桿時，必須用卡子將鉆桿卡緊，才能松開鉆機上的卡盤，當鉆機上下盤再次卡住鉆桿后，下邊的防墜卡子才能取下，嚴防鉆桿掉入孔內。
      d、在鉆機運轉時，不得將其它對象插入卡盤，防止造成人身或機械事故，鉆進過程中應根據巖石的硬度，調節給進的壓力和轉速，隨時掌握孔深，當鉆孔涌水量超過10m3/h時，應停止鉆進開水注漿，繼續鉆注本孔未施工部分直到達到設計孔深。
      e、必須按照設計的探孔位置和探孔角度進行鉆孔，鉆孔過程中注意觀察鉆孔時排出巖，并分析前方巖性情況，由記錄員進行記錄并及時進行匯報。每次探水后，由當班班長向調度室匯報探水情況，認真填寫探水記錄。
      （2）鉆孔施工要求
      a、打鉆深度必須達到設計深度，誤差不超過±0.2m，巖粉剩余高度不大于±0.5m，一定要盡可能把巖粉沖凈。
      b、打鉆一定要注意鉆孔涌水量情況，如出現塌孔和涌水量大于10m3/h時，應馬上停鉆，準備注漿。
      c、潛孔鉆機必須支設牢固，控制好角度。
      d、在鉆孔的全過程中，做好打鉆記錄，記錄內容有：接班孔深、本班進尺、交班孔深、鉆孔出水后應測量水壓和水量。
      e、開鉆前要認真檢查鉆機安設的牢固性、平穩性、各部件連接是否可靠，操作手柄是否靈活，并進行鉆機的試運轉，確認無誤后可進行鉆進。
      f、檢查風壓系統各管路接頭是否擰緊。
      g、鉆具要擰緊，各工具及其它物品嚴防帶入孔內，下方和提拔鉆具時，要有人指揮，確保安全。
      h、鉆桿絲扣連接時要纏白鉛油麻絲。
      四、安全質量技術措施
      （一）加強組織領導
      加強工作的組織領導，做到統一指揮，成立防治水領導小組。由項目部領導、施工隊、工程、安檢、通風負責人組成領導小組成員。
      （二）探水作業安全注意事項
      1、凡參加施工的所有人員都應嚴格執行各項規章制度和崗位責任制。
      2、嚴格按施工方案施工，如有大的變動，須經有關單位批準后執行。
      3、鉆桿工作平臺要平穩，定位要準確。
      4、當出現鉆孔突水，來不及抽出鉆桿等意外情況下及時將鉆桿放入孔內，閉閥止水，巷道工作面要設專人看管開關閥門，要準備專用扳手，且要熟練使用。
      5、打鉆中孔深度必須達到設計要求，誤差不得超過±0.2m，鉆進過程中要準確掌握鉆進深度，隨時注意鉆孔內情況，如發現孔內異常應停鉆和匯報。
      6、鉆孔施工中要精心操作，要準確掌握探水孔出水情況及地質構造、鉆孔涌水量，為下步工作提高基礎資料。
      7、井下必須確保排水系統的正常使用，排水泵要經常處于完好狀態，并隨時能啟動排水，在探孔期間水泵必須工必須堅守崗位，隨時排出巷內積水。
      8、鉆孔工作施工時，工作面與井上必須有直通電話，隨時保持聯系。施工中發現異常情況時，應立即撤出人升井。
      9、探孔施工時如發現鉆孔的水壓、水量突然增多，以及有頂鉆等異常時，必須停止掘進，但不得拔出鉆桿，現場負責人員應立即向上級匯報，并派人檢測水情。如發現情況危急時，必須立即撤出所有人員，然后采取措施，進行處理。
     10、鉆孔放水前，必須估計積水量，根據排水能力控制放水量；放水時，必須設專人檢測鉆孔出水情況，測定水量、水壓，做好記錄。若水量突然變化，必須及時處理，并立即向上級匯報。
      11、探水結束后，如孔內無涌水，開始正常施工，但探水眼不能兼做掘進炮眼用。
      （三）通風、瓦斯檢查
      1、探水前，必須對現場的通風系統認真檢查一遍，加強維護，保證風筒吊掛垂直無破口、接頭嚴密不漏風，風筒口到工作面的距離不超過5m，確保工作面風量充足，通風設計按《煤礦安全規程》中規定執行。
      2、風機和井下電氣設備之間必須實現風電閉鎖，備用風機必須安裝就位，確保對工作面地點的連續通風。在探水期間，如遇到意外停電時，立即啟用發電機，保證風機正常運行。
      3、施工過程中，任何人不得隨意關閉局扇，發生意外停機時，工作面人員要立即停止探水作業撤至安全地點。
      4、掘進工作面回風流中，瓦斯?jié)舛冗_(dá)到1%或二氧化碳濃度超過1.5%時必須停止工作，撤出人員進行處理；電氣設備附近20m以內風流中，瓦斯?jié)舛冗_(dá)到1%時都必須停止工作，撤出人員進行處理。電氣附近20m瓦斯設備濃度達到0.5%時，嚴禁送電啟動。
      5、因停電和檢修，局扇停止運轉或通風系統遭到破壞，必須及時恢復通風，排出瓦斯?；謴?fù)正常通風后，經過瓦斯檢測人員檢測，符合規定后，方可恢復工作。
      6、探水期間必須加強瓦斯檢查，安排專職瓦斯檢查員進行瓦斯檢查，并嚴格執行井下交接班制度。
      7、項目部必須配合足夠數量的便攜儀瓦檢儀，《煤礦安全規程》規定的有關人員入井時必須佩戴。瓦檢員必須配備光學和便攜兩種儀器。
      8、所有入井人員都必須佩戴自救器和礦燈，探水期間嚴格執行《煤礦安全規程》、《煤礦防治水突出規定》以及本措施。
