ZDY3200型全液壓坑道鉆機操作手冊

ZDY3200型鉆機的主要特點

1、鉆機由三大件組成。即主機、泵站、操作  臺?？梢愿鶕?jù)場地情況靈活布置，解體性  好.毅遷運輸方便。

2、機械自動擰卻鉆具.夾持器卡瓦容易取出，擴大其通孔直徑，便于卸下粗徑鉆具.可減  輕下人勞動強度，提高工作效率。

3、單油缸直接進給與起拔鉆具.結構簡單.安全可靠.進給起拔刀大。

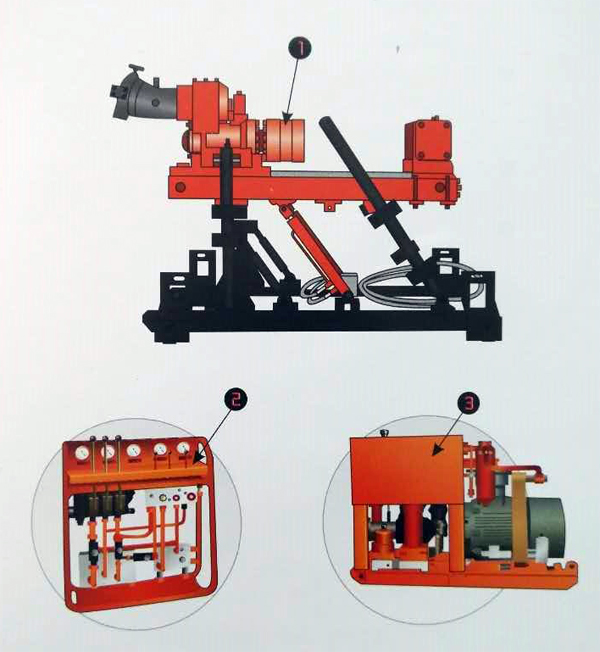

ZDY3200型鉆機組織結構示意圖
1-手動操作臺；2-主機；3-泵站

4、采用雙泵系統，回轉參數與進給工藝參數獨立調節。變量油泵和變量馬達組合進行無級調速，轉速和扭矩可在大范圍內調節，提高了鉆機對不同鉆孔工藝的適應能力。

ZDY3200型鉆機的適用范圍
ZDY3200型鉆機為煤獷用坑道鉆要適用于瓦斯抽旅孔、水文勘測和其它工程用孔的鉆進施工
ZDY3200型鉆機的主要技術參數
型號含義
"Z”代表鉆機，"D”代表動力頭式，“Y”代表液壓傳動，"3200"代表最大扭矩。
基本參數
最大進給力為77 kN，進給速度為0-0.32 m/min，最大起拔力為112 kN，起拔速度為0-0.22 m/min.進給或起拔行程為600 mm.
鉆機的主泵額定油壓為23 MPa.副泵額定油壓為22 MPa。
ZDY3200型鉆機各操作裝置的位置、功能及操作方法

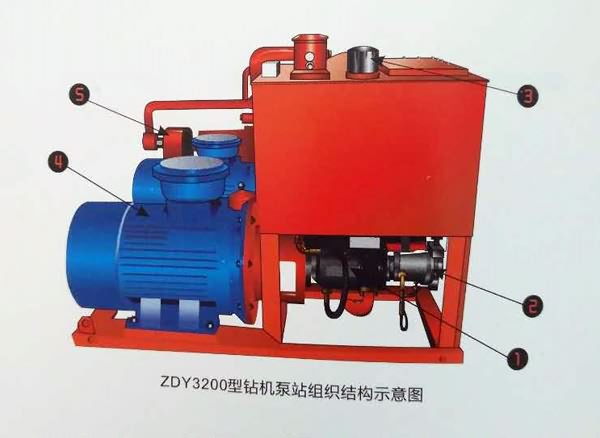

位于泵站上的操作手輪、手柄
1、副油泵變量手輪，位于副汕泵上，用于改變油泵排量達到對給進速度的無極調整。
2、截止閥手柄.位于油箱底部與油泵吸油口連接處。用在檢、拆油泵時關閉油箱油流，手柄與管路平行，油路開通;手柄與管路垂直，油路關閉。

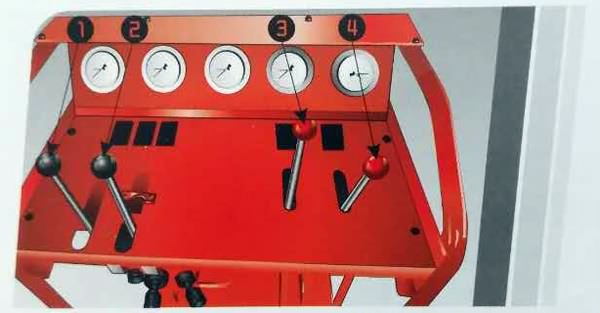

位于操作臺上的操作手輪、手柄
1、油馬達操作手柄是操縱臺前面左起第一個手柄，用以改變馬達的轉向，手柄向前推?；剞D(zhuǎn)器正轉;手柄往后拉.回轉器反轉;手柄置于中間位置，回轉器停止，馬達浮動。
2、給進油缸操作手柄是操縱臺前面左起第二個手柄，當三通選擇球閥處于直通狀態時，操作此手柄可使回轉器在機身導軌上前進、后退和停止。手柄向前推，回轉器前進;手柄往后拉，回轉器后退;手柄置于中間位置，油缸浮動。當三通選擇球閥處于90°隨油狀態時，操作此手柄可實現機身的升降，手柄向前推，油缸活塞桿伸出，機身起升;手柄往后拉.油缸活塞桿縮回，機身下降;手柄置于中間位置，油缸保持在原工作位置上。
3、夾持器功能轉換手柄是操縱臺前面右起第一個手柄，用于控制夾持器的狀態。有三個位  置:手柄前推，夾持器與給進或起拔油缸聯動，壓力油使其松開;手柄后拉，夾持器與回轉馬達聯動;手柄置于中位時.可使夾持器油路關閉。
注意:1.夾持器與馬達聯動時，馬達停止轉動，因夾持器不能直接回油而及時夾緊鉆具，故在馬達停轉之前，應先將該聯動功能消除.2.油路關閉后，因閥芯處有泄漏，夾持器的狀態將會有變化。
4、起下鉆功能轉換手柄是操縱臺前面右起第二個手柄，用以改變卡盤、夾持器與給進油缸的聯動方式。下鉆時，柄拉向后位;手柄推向前位;起鉆時.手鉆進時，手柄置于前位或中位(中位時聯動功能失效)。

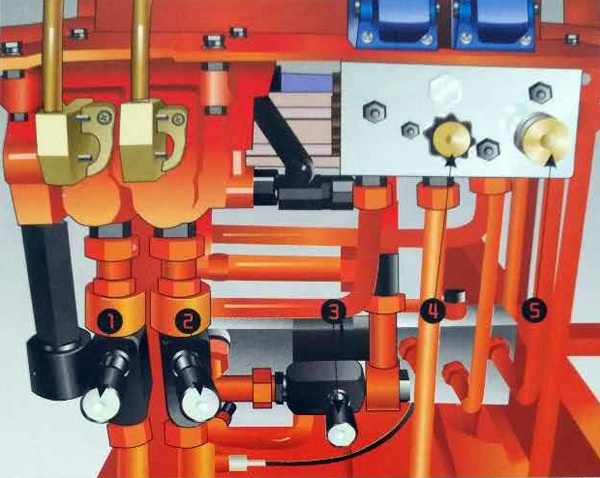

5、起拔背壓調節手輪.徑制油缸起拔時背壓(主要針對施工上斜角度較大的鉆孔)，防止回退
速度過快引起的沖擊。順時針旋轉時.背壓增加。調節該閥還可以解決“倒桿”時央持器不
能完全張開擦傷鉆桿的問題。
6、調壓溢流進給壓力調節手輪位于操縱臺，順時針旋轉時，給進壓力增加;反時針旋轉時，給進壓力減小，壓力大小由給進壓力表指示。
7、給進背壓調節手輪，位于操縱臺下部，控制油缸的回油壓力，從而控制回轉器的給進速
度。順時針旋轉時，背壓減小，給進速度加快，反時針旋轉時背壓增大，給進速度減小。調節背壓還可以解決起鉆、下鉆時夾持器卡瓦不能完全張開而拉傷鉆桿的問題。背壓大小由起拔壓力表指示。
8、正轉背壓閥手輪位于操作臺下方，該閥主要是用于鉆機在空載的狀態下給主泵一個預壓，使鉆機在正轉過程中與其聯動的夾持器會被自動打開，一般調節其壓力是在鉆機運轉過程中順時針加壓，看主泵壓力達到12 Mpa，當在鉆進過程中遇到比較硬的巖石主泵壓力會隨之增加，這時逆時針調節來減壓到12 MPa，直到該正轉背壓閥手輪逆時針減到最開。

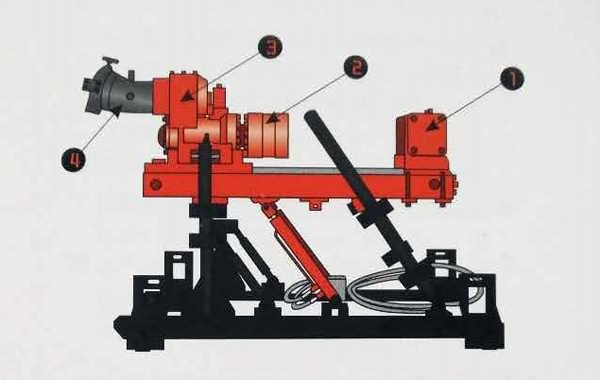

位于主機上的操作手柄及手輪
1、油馬達變量手輪位于油馬達上，用于改變馬達排量、調整回轉速度。手輪順時針旋轉排量增大，回轉速度減小;手輪反時針旋轉，馬達排量減小，回轉速度增大。
2、副油泵壓力的調定:先讓回轉器回轉，移動動力頭至上頂點(或下移動力頭至下頂點)讓手柄繼續處于起拔(或給進)位置，起下鉆轉換手柄位于中間位置，再調整副油泵壓力順時針增大，逆時針減小，其大小由相應壓力表顯示。
